Réamhrá mionsonraithe:
Tionól inneall Chevrolet Cruze, tionól córas rialaithe leictreonach, painéal tástála turgnamhach, córas socraithe locht Android, ionstraim feithicle bunaidh, binse miotail shochorraithe, ceallraí, umar breosla, earraí teagaisc teagaisc, córas idirghníomhach ilmheán, córas roinnte cúrsa iargúlta, etc.
Gnéithe:
1. Taispeáint dinimiciúil, taispeáint fíor-ama ar athruithe comhartha dinimiciúil agus statacha an inneall trí ionstraimí criostail leachtacha, voltmhéadar digiteach, tomhasairí brú digiteacha, agus soilse stiúir.
2. Is féidir feidhm braite, tríd an bpainéal tástála turgnamhach agus soicéad diagnóiseach OBD, in éineacht leis an brathadóir locht, an ECU feithicleach, braiteoirí, agus actuators a bhrath agus a anailísiú.
3. Ag baint úsáide as fón póca Android nó ríomhaire táibléad, is féidir an córas rialaithe leictreonach a shocrú go cainéil 32X4 le haghaidh socruithe locht;
4. Is féidir córas measúnaithe roghnach a úsáid chun éifeacht foghlama na scoláirí a mheasúnú go huathoibríoch.
5. Is féidir leis an gcóras comhroinnte cianchúrsa roghnach teagasc gan fhoireann agus teagasc idirghníomhach iargúlta a bhaint amach trí líonra gan sreang.
1. Réamhrá táirge

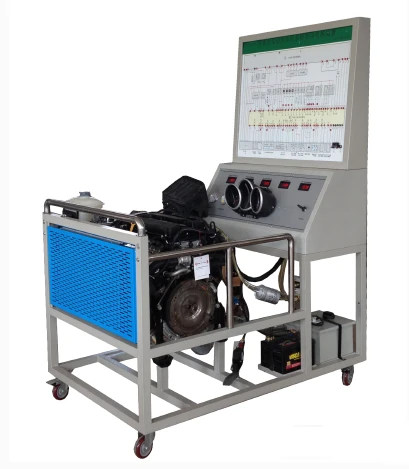

Glacann ardán oiliúna córas inneall gluaisteán ZCQC -FDJ Chevrolet Cruze cóimeáil inneall gásailín bunaidh GM Cruze EFI agus gabhálais oibriúcháin mar na príomhchodanna. Is féidir an t-inneall a thosú agus a rith, ag tosú, ag luasghéarú, ag luasmhoilliú, ag brath agus ag diagnóis locht, agus ag insamhalta locht. Léiríonn oibriú iarbhír na gcoinníollacha oibre mar eisiamh, go fírinneach struchtúr, prionsabal agus próiseas oibre inneall gásailín gluaisteán EFI. Tá sé oiriúnach do riachtanais oiliúna praiticiúla agus teagaisc cineálacha éagsúla coláistí agus institiúidí oiliúna le haghaidh teoiric inneall gluaisteán agus oiliúint cothabhála.
ZCQC -FDJ ardán oiliúna córas inneall gluaisteán Chevrolet Cruze, tá an fheidhm oiliúna críochnaithe, éasca le feidhmiú, sábháilte agus iontaofa, álainn agus flaithiúil.
2. Príomhúsáid:
1. Tá sé oiriúnach do riachtanais oiliúna praiticiúla agus teagaisc cineálacha éagsúla coláistí agus institiúidí oiliúna le haghaidh teoiric inneall gluaisteán agus oiliúint cothabhála.
2. Tá sé oiriúnach do riachtanais teagaisc cineálacha éagsúla coláistí agus institiúidí oiliúna do gach aonad den mhodúl inneall feithicleach.
3. Tá sé oiriúnach do riachtanais teagaisc modh teagaisc comhtháite teoiric agus cleachtas gluaisteán.
4. Riachtanais theagaisc an mhodha teagaisc atá oiriúnach don teagasc ar an láthair.
5. Tá sé oiriúnach do riachtanais teagaisc an mhodha teagaisc atá dírithe ar ghníomh.
6. Tá sé oiriúnach do riachtanais teagaisc an mhodha teagaisc teicneolaíochta.
7. Tá sé oiriúnach do riachtanais teagaisc an mhodh teagaisc trí-in-aon (seomra ranga, réimse, agus turgnamh comhtháthú orgánach).
8. Tá sé oiriúnach do riachtanais teagaisc an mhodha teagaisc modúlach.
9. Infheidhme maidir le riachtanais luachála agus measúnaithe scileanna gairme gluaisteán.
10. Tá sé oiriúnach do riachtanais teagaisc struchtúr agus cognition prionsabal, léiriú dinimiciúil feidhm, insamhalta locht agus measúnú, a bhrath agus a chothabháil locht, diagnóis locht agus deireadh a chur le gach modúl.
3. Comhdhéanamh struchtúrach:
GM Cruze branda nua bunaidh? Tionól inneall 1.6L (meaisín speisialta do chomórtas 2013), ríomhaire rialaithe inneall gluaisteán bunaidh, meicníocht luasghéaraithe luasghéaraithe, ríomhaire frith-goid, ionstraim teaglaim, gach gabhálais carr bunaidh gaolmhara le haghaidh inneall ag tosú agus ag rith, measúnú insamhalta locht agus córas díothaithe, carr bunaidh bord schematic ciorcad agus críochfoirt braite, ceallraí 60AH mór-acmhainn, umar breosla cruach dhosmálta mór-acmhainn, meicníocht luasghéaraithe inneall, comh-aireachta painéal rialaithe, binse soghluaiste, príomh-lasc cumhachta binse, bonn diagnóiseach le haghaidh cumarsáide braite locht carr bunaidh, córas fuaraithe, binse treoracha oibriúcháin, treoracha turgnamhacha agus gabhálais eile.
Tá gach braiteoir agus actuator suiteáilte le méadar taispeáint digiteach, tá an binse suiteáilte le tomhas brú breosla agus tomhas folúis, casters le treo glasála uilíoch, gardaí píopa cruach cruinn ar an dá thaobh, agus tá feistí cosanta suiteáilte ar an teocht ard. agus páirteanna rothlaithe an bhinse.
4. Gnéithe:
1. Tosaíonn agus ritheann an t-inneall de ghnáth, agus tá coinníollacha oibriúcháin insamhlaithe an innill gnáth (lena n-áirítear: réchasta, luasghéarú, luasmhoilliú, etc.).
2. Is féidir leis an gcóras insamhalta locht insamhail a dhéanamh ar na coinníollacha oibriúcháin iarbhír, agus éagsúlacht de lochtanna coitianta inneall a chur ar bun (gnáth: 1-36), agus is féidir ábhar agus cineál na bpointí locht a choigeartú de réir an úsáideora.
3. Taispeánann an voltmhéadar athruithe an braiteora agus an actuator i bhfíor-am, agus taispeánann gach comhpháirt feidhmiúcháin ar nós an chuisle injector breosla an stádas oibre le soilse stiúir.
4. Léiríonn an tomhas brú ola pointeoir an luach brú breosla; léiríonn an tomhas bhfolús pointeoir an luach brú bhfolús.
5. Feistithe le soicéad diagnóiseach don chumarsáid braite locht feithicle bunaidh, is féidir an ionstraim dhiagnóiseach ríomhaire a úsáid chun cód locht agus sreabhadh sonraí an chórais rialaithe leictreonacha inneall a léamh.
6. Tá painéal an ardáin oiliúna péinteáilte leis an léaráid chiorcaid inkjet dath céanna den charr bunaidh, agus tá an pláta fuar 1.5mm nó pláta alúmanaim-plaisteach 5mm go díreach le léaráid scéimeach dath inkjet (tá an painéal prionsabal inkjet painéal cothrom UV ráthaithe. ar feadh blianta fada gan dath). Is féidir le mic léinn an léaráid ciorcaid phrionsabail a chur i gcomparáid leis an gcóras iarbhír. , Prionsabal oibre an chórais rialaithe a thuiscint agus a anailísiú.
7. Tá críochfoirt braite ilfheidhme suiteáilte ar phainéal an ardáin oiliúna, ar féidir leo comharthaí leictreacha críochfoirt gach braiteoir, actuator, agus aonad rialaithe inneall ar an bpainéal a bhrath go díreach, mar shampla friotaíocht, voltas, reatha, minicíocht, comhartha tonnchruth agus paraiméadair eile.
8. Tá an t-ardán oiliúna feistithe le feistí cosanta sábháilteachta cosúil le príomh-athrú cumhachta na ceallraí.
9. Tá an chuid bonn den bhinse oiliúna táthaithe le struchtúr cruach, tá an comh-aireachta painéil stampáilte agus déanta, is féidir an comh-aireachta painéil agus an bonn a scaradh, glacann dromchla an bhinse an próiseas péint bácála, agus tá uilíoch féin-. gléas caster glasála.
5. Dealramh agus Dath:
Dealramh Trealaimh: 1400×1000×1740mm (L×W×H)
Dath Trealaimh: Volkswagen Blue (Is féidir le húsáideoirí dathanna éagsúla a roghnú)
6. Próiseas déantúsaíochta:
1. An painéal braite trealaimh
glacann painéal painéil alúmanam-plaisteach 5mm, déantar an dromchla a ocsaídiú agus a spraeáil, agus tá léaráid scéimeach dath ard-sainmhínithe an phainéil chomhréidh UV ráthaithe le blianta fada gan aon mhílí.
2. Comh-aireachta painéal trealaimh
2.1 Táthú struchtúr docht
2.2 Pláta fuar: 1.5mm
2.3 Foirmiú stampála aonuaire
2.4 Glacann an dromchla próiseas spraeála liath Neamhlonrach, tiús 0.3mm.
3. Fráma bonn trealaimh
3.1 Táthú struchtúr docht
3.2 Feadán cearnach: 40* 40*2.0mm
3.3 Déantar an pláta bun a stampáil agus a fhoirmiú.
3.4 Tá an dromchla déanta as teicneolaíocht spraeála liath Neamhlonrach, agus is é an tiús 0.3mm.
4.3 Socraítear na casters agus an seastán le scriúnna M6 * 4, atá áisiúil do dheisiú agus do chothabháil trealaimh.
4.4 Casters: 100mm × 50mm (trastomhas × leithead)
Tacaíocht 4.5 Casters: 1.5T
7. Sonraíochtaí:
1. Soláthar cumhachta oibre: DC 12V
2. Lipéad breosla: de réir mhúnla an innill
3. Toirt umar breosla cruach dhosmálta: 10L
4. Teocht oibre: -40 céim - móide 50 céim
5. Óstach: gléas carr bunaidh
