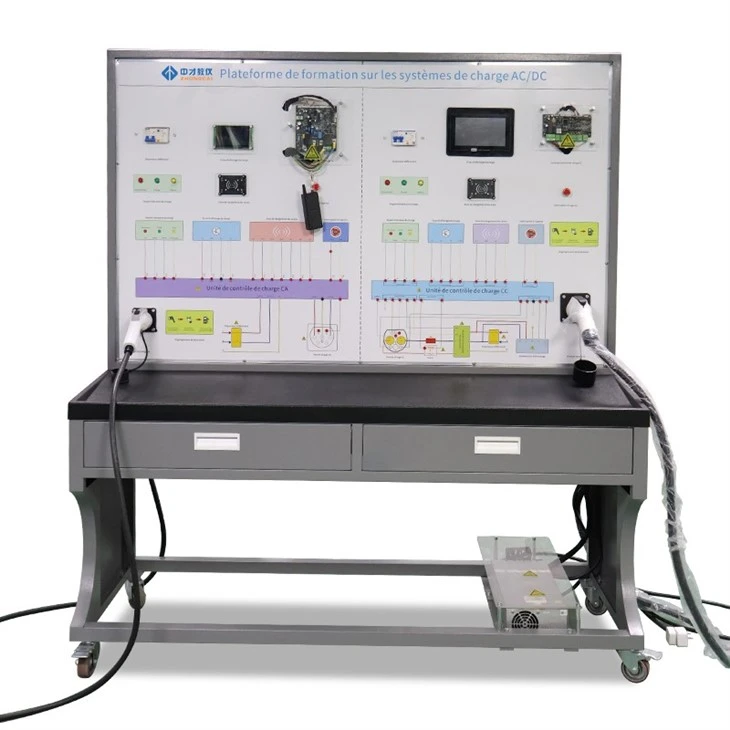

Bord Oiliúna Muirir AC/DC

Réamhrá Táirge

Tá anBord Oiliúna Muirir AC/DCa fhorbairt bunaithe ar acóras carn luchtaithe feithiclí leictreacha caighdeánach náisiúnta nua AC agus DC. Tá sé comhdhéanta de aFráma oiliúna soghluaisteagus apainéal teagaisc feidhmiúil, struchtúr, prionsabail oibre, agus próiseas oibríochta na gcóras luchtaithe feithiclí leictreacha a atáirgeadh go cruinn.

Tá an trealamh oiliúna seo deartha chun freastal ar riachtanais teagaisc agus oiliúna phraiticiúil nacórais bhainistíochta luchtaithe feithiclí leictreacha, lena n-áirítear aithint struchtúr an chórais, anailís prionsabal oibre, oiliúint oibríochta, agus diagnóis locht. Tá sé oiriúnach go forleathan le haghaidhgairmcholáistí, scoileanna teicniúla, agus institiúidí oiliúna feithicleach.

Comhdhéanamh an Chórais

1. Córas Carn Muirir AC

Tá an córas bainistíochta muirir AC comhdhéanta de:

Lasc cosanta sceitheadh

Rialaitheoir muirir AC

Táscaire stádais luchtaithe

Scáileán taispeána

Modúl léitheoir cárta

Cárta luchtaithe

Lasc stad éigeandála

Gunna luchtaithe AC agus sealbhóir gunna luchtaithe

2. Córas Carn Muirearú DC

Tá an córas bainistíochta muirir DC comhdhéanta de:

Lasc cosanta sceitheadh

Rialaitheoir muirir DC

Táscaire stádais luchtaithe

Scáileán taispeána

Modúl léitheoir cárta

Cárta luchtaithe

Lasc stad éigeandála

Gunna luchtaithe DC agus sealbhóir gunna luchtaithe

Feidhmeanna & Gnéithe Táirge

Léiriú ar Fhíor-Choinníoll Oibre
Léiríonn an bord oiliúna go hiomlán na saintréithe oibre iarbhír deCórais luchtaithe feithiclí leictreacha AC agus DC. Cuirtear tús leis an muirearú trí shleamhnú cártaí, agus taispeántar sonraí fíor-ama luchtaithe ar an scáileán, rud a ligeann do mhic léinn an próiseas muirearaithe, prionsabail an chórais, oibriú trealaimh agus cothabháil bhunúsach a thuiscint go soiléir.

Cosaint Sábháilteachta Cuimsitheach
Tá an córas feistithe lelasc stad éigeandála, ag cur ar chumas scoite cumhachta tapa i gcásanna éigeandála chun oibriú sábháilte a chinntiú le linn teagaisc agus oiliúna.

Painéal Teagaisc Ardmharthanachta
Tá an painéal déanta asábhar plaisteach alúmanaim de ghrád ard, le friotaíocht tionchair, friotaíocht truaillithe, friotaíocht dóiteáin, agus friotaíocht taise. Is féidir le daltaí comparáid a dhéanamh go hintuigtheléaráidí ciorcaid le comhpháirteanna iarbhíranailís a dhéanamh ar struchtúr an chórais agus ar phrionsabail oibre.

Teirminéil Tástála Comhtháite
Tá críochfoirt tástála iolracha suiteáilte ar an bpainéal, rud a cheadaíonn tomhas díreach ar chomharthaí córais luchtaithe AC/DC, lena n-áirítear:

Friotaíocht

Voltas

Reatha

Minicíocht
Tacaíonn an dearadh seo-ar thástáil leictreach agus oiliúint dhiagnóiseach.

Dearadh Struchtúr Eirgeanamaíochta agus Láidir

Painéal déanta as1.5 mm cruach rollta fuar, ag cinntiú cuma néata agus ghairmiúil

Bunfhráma déanta as struchtúr cruach táthaithe le cóireáil sciath dromchla

Feistithe leféin-glasáil castersle haghaidh gluaiseacht éasca agus suíomh slán

Comhtháitetimpeall 40 cm ABS frith-duillín agus frith-deasc frithstatach, oiriúnach chun doiciméid agus ionstraimí tástála éadroma a chur

Tógtha-i dTarraíodóirí Stórála Uirlisí
Soláthraítear dhá tharraiceán féin-ionsúcháin, agus úsáidtear ceann amháin acu chun uirlisí a úsáidtear go coitianta a stóráil, chun éifeachtúlacht oiliúna agus eagrúchán a fheabhsú.

Paraiméadair Theicniúla

Toisí Fráma: thart.1600 × 600 × 1700 mm

Cineál carn luchtaithe:Carn muirir AC / carn muirir DC

Cumhacht rátáilte:7 kW

Aschur reatha: Níos lú ná nó cothrom le32 A

Voltas ionchuir:220 Vac ±20%

Comhéadain cumarsáide:RS485, Ethernet, GPRS gan sreang, CAN

Leibhéal cosanta:IP54

Ár mBuntáiste Uathúil 1: Uirlisí Tástála Gairmiúla san áireamh

Cuirtear acóras uirlisí comhtháite gairmiúla, atáneamhchaighdeánach le go leor táirgí iomaitheoirí, ag tabhairt tacaíochta iomlán don teagasc láimhe.

1. Córas Uirlisí Comhtháite

-píosa amháinFolús ABS-dearadh foirmithe

Sliotáin saincheaptha bunaithe ar chruthanna uirlisí agus uirlisí

Stóráil láraithe chun caillteanas nó damáiste a chosc

Feabhsaíonn éifeachtacht agus caighdeánú oiliúna go suntasach

2. Ionstraimí Tástála

Ilmhéadar digiteach cliste lesliseanna frith-dhóagustreoraí trialacha plátáilte ór-, cruinneas ±0.5%

Lampa tástála déanta asábhar inslithe-ardvoltais, sábháilteacht agus iontaofacht a chinntiú

3. Liosta Uirlisí

Scriúróir cothrom × 1

scriúire Phillips × 1

Lampa tástála × 1

Ilmhéadar digiteach × 1

Inchaite × 1 sraith

Ár mBuntáiste Uathúil 2: Acmhainní Teagaisc Críochnaithe san áireamh

Chomh maith le crua-earraí, seachadtar an táirge seo leacmhainní teagaisc eisiacha, réiteach comhtháite a bhaint amach detrealamh + uirlisí + curaclam.

1. Físeáin Teagaisc

Formáid micrea-chúrsa a chlúdaíonn díchóimeáil, oibriú agus diagnóis lochtanna

Taifeach físeáin Níos mó ná nó cothrom le1080P, ráta fráma Níos mó ná nó cothrom le30 fss

Tacaíonn sé le -athsheinm críochfoirt don seomra ranga agus i ndiaidh-foghlaim ranga

2. Gnéithe Earraí Cúrsa Múinteoireachta

Tá earraí cúrsaa mheaitseáil go beacht leis an mbord oiliúna seo

Áirítear grianghraif trealaimh fíor, léaráidí struchtúracha, agus screenshots comhéadan oibríochta

Comhpháirteanna tábhachtacha, cnaipí, agus críochfoirt sreangaithe a mharcáil go soiléir

Leanann céimeanna oiliúna nósanna imeachta oibriúcháin iarbhír an trealaimh go docht

3. Áiríonn Ábhar an Chúrsa

Forbhreathnú agus aitheantas córais don bhord oiliúna

Prionsabail na gcomhpháirteanna lárnacha cosúil le rialtóirí, braiteoirí agus actuators

Oiliúint bhunúsach oibríochta agus tástála ag baint úsáide as iliméadair agus lampaí tástála

Modúil oiliúna feidhm speisialta agus diagnóis locht coitianta

Cleachtaí praiticiúla agus modúil measúnaithe scileanna
