An Córas Leictreach Feithicle Iomlán

Réamhrá Táirge

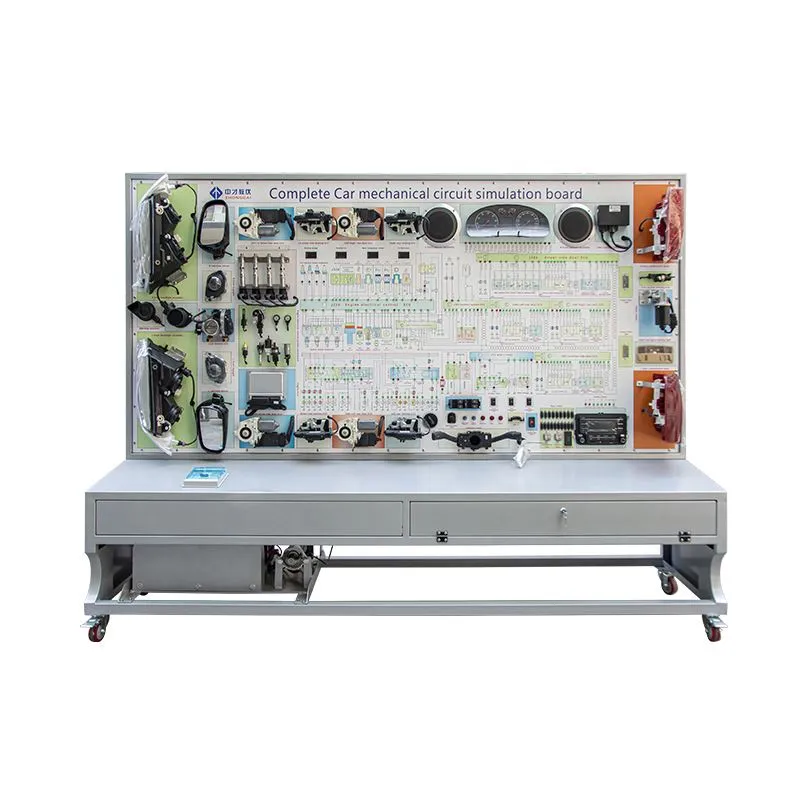

Tá an gléas seo bunaithe ar chóras leictreonach agus leictreach feithicleach Volkswagen Passat, ag taispeáint go héifeachtach comhdhéanamh agus próisis oibre na gcóras éagsúla, lena n-áirítear an córas ionstraim, córas soilsithe, córas soilsithe, córas cuimilteora, córas tosaithe, córas muirir, agus córas adhainte. Tá sé oiriúnach do riachtanais teagaisc na gcoláistí teicniúla meánscoile agus ardoideachais, institiúidí ginearálta oideachais, agus eagraíochtaí oiliúna d’oiliúint theoiriciúil agus phraiticiúil icórais leictreacha feithicle iomlán.

Gnéithe Feidhmiúla

Córais Oibriúcháin Réadúla:

Tá córas leictreonach agus leictreach feithicleach lánfheidhmiúil ag an bhfeiste seo, rud a léiríonn struchtúr ancóras leictreach feithicle iomlán, lena n-áirítear an córas ionstraim, córas soilsithe, córas soilsithe, córas cuimilteora, córas tosaigh, córas muirir, agus córas adhainte.

Taispeántais Idirghníomhacha:

Is féidir le húsáideoirí lasca agus cnaipí leictreacha éagsúla a ionramháil chun próisis oibre an chórais ionstraim, córas soilsithe, córas soilsithe, córas cuimilteora, córas tosaithe, córas luchtaithe agus córas adhainte a léiriú go réalaíoch, ag cabhrú le mic léinn feidhmeanna an chórais adhainte a thuiscint.córas leictreach feithicle iomlán.

Poirt Tomhais agus Oiliúint Scileanna:

Tá gach comhpháirt leictreach ar an bpainéal oiliúna feistithe le calafoirt tomhais. Trí thagairt a dhéanamh do na léaráidí ciorcaid chomhfhreagracha nó do dhoiciméadú deisiúcháin agus trí úsáid a bhaint as ionstraimí ar nós ascalascóip agus iliméadair, is féidir le mic léinn a scileanna a fhorbairt maidir le léaráidí a léamh agus comharthaí éagsúla a bhaineann leis an tomhas a thomhas.córas leictreach feithicle iomlán.

Teirminéil Tástála Díreacha:

Tá críochfoirt tástála suiteáilte ar an bpainéal oiliúna a cheadaíonn comharthaí leictreacha a thomhas go díreach ó chomhpháirteanna ciorcaid éagsúla de chóras leictreach na feithicle, lena n-áirítear friotaíocht, voltas, comharthaí reatha agus minicíochta.

Tógáil CRUA:

Tá an t-ardán oiliúna déanta as cruach ardchaighdeáin, le neart ard, friotaíocht creimeadh, agus saolré fada. Téann sé faoi phróiseas spraeála le haghaidh cuma tarraingteach agus ard-deireadh. Tá an t-ardán feistithe le casters féin-Glasáil, a chinntíonn soghluaisteacht éasca, sábháilteacht, iontaofacht, agus marthanacht.

Tríd an ngléas seo, is féidir le mic léinn máistir cuimsitheach a dhéanamh ar ancóras leictreach feithicle iomlánden Volkswagen Passat, ag leagan bonn láidir dá bhforbairt scileanna gairmiúla.

Seiceálacha Réamh-Oibriúcháin

Seiceáil go bhfuil an voltas ceallraí gnáth roimh oibriú an bhinse turgnamh leictreach feithicle.

Cinntigh go bhfuil na naisc ríomhaire slán.

Déan iniúchadh ar an gcábla cumhachta le haghaidh aon dícheangail nó damáiste inslithe.

Fíoraigh go bhfuil na cáblaí ceallraí ceangailte i gceart.

Déan cinnte go bhfuil an lasc insamhalta locht sa suíomh ceart.

Cas an lasc adhainte go dtí an suíomh ON agus seiceáil an painéal ionstraim agus sreangú le haghaidh aon neamhghnáchaíochtaí. Má tá gach rud gnáth, cas ar gach lasc solais le seiceáil go bhfuil gach solas ag feidhmiú i gceart. Brúigh an cnaipe adharc chun a chinntiú go n-oibríonn an adharc leictreach. Brúigh na lasca comhfhreagracha chun a sheiceáil go n-oibríonn gach mótair de ghnáth. Ná téigh ar aghaidh le tástáil nó tomhais ach amháin má tá gach rud ag feidhmiú i gceart.

Nósanna Imeachta Oibriúcháin Táirge

Oibríochtaí Braite Lochta:

Úsáid ilmhéadar chun na comhpháirteanna seo a leanas a sheiceáil:

Seiceáil Voltas Battery:

Fíoraigh go bhfuil an voltas ceallraí gnáth agus gur féidir leis 12V a sholáthar don líne chumhachta tairiseach.

Seiceáil Lasca Solais:

Cas ar an lasc solais go dtí an chéad suíomh agus seiceáil an bhfuil na soilse páirceála tosaigh agus cúil soilsithe i gceart, chomh maith leis an bpainéal ionstraim agus soilse pláta ceadúnais. Téigh go dtí suíomh an tsolais ceo agus seiceáil an bhfuil na soilse ceo tosaigh agus cúil soilsithe i gceart.

Seiceáil Athraigh Dimmer Ceannlampa:

Oibrigh an lasc dimmer ceannlampa chun a sheiceáil an bhfuil na bíomaí arda, na bíomaí ísle, agus na soilse a théann thart ag feidhmiú i gceart.

Seiceáil Athraigh Comhartha Cas, Athraigh Solais Rabhaidh, Athraigh Solas Droim ar ais, Lasc Solais Coscáin, agus Cnaipe Corn:

Gníomhachtaigh an lasc comhartha cas agus seiceáil an bhfuil na comharthaí cas ar chlé agus ar dheis ag splancadh i gceart.

Brúigh an cnaipe solais rabhaidh chun a fhíorú go bhfuil na soilse rabhaidh tosaigh agus cúil ag splancadh i gceart.

Brúigh an lasc solais droim ar ais chun a chinntiú go soilsíonn na soilse droim ar ais i gceart.

Brúigh an lasc solais coscáin chun a sheiceáil an bhfuil na soilse coscáin agus an solas coscáin ard-suite soilsithe i gceart.

Seiceáil Lasca Fuinneog Cumhachta, Lasca Coigeartaithe Scáthán, agus Lasc Cuimilteora:

Brúigh gach lasc fuinneoige cumhachta chun a fhíorú go n-oibríonn na mótair fhuinneog cumhachta comhfhreagracha de ghnáth.

Rothlaigh an lasc coigeartaithe scátháin chun a sheiceáil an bogann na scátháin chomhfhreagracha mar a bhíothas ag súil leis.

Socraigh an lasc cuimilteora go dtí an suíomh cuí agus seiceáil an bhfeidhmíonn an mótar cuimilteora i gceart.

Lochtanna Coiteann agus Réitigh

Cothabháil agus Cúram

Chun a chinntiú go bhfuil an córas sábháilte agus iontaofa, dícheangail an soláthar cumhachta agus bain críochfort diúltach na ceallraí tar éis an tástáil a bheith críochnaithe.

Ná cuir an binse turgnaimh faoi dhálaí ró-thaise nó faoi sholas díreach na gréine.

Chun cur isteach a chosc, seachain ábhair mhaighnéadacha a chur in aice leis an trealamh.

Le linn oibriú an bhinse turgnaimh, ná plugáil nó díphlugáil nascóirí ciorcaid go randamach chun damáiste thimpiste a sheachaint.

Réamhchúraimí Úsáide

Ná plugáil nó díphlugáil nascóirí ECU sula mbaintear críochfort diúltach na ceallraí.

Ná plugáil ná díphlugáil aon chónaisc nuair atá an lasc adhainte sa suíomh "AR".

Agus uirlisí diagnóiseacha á n-úsáid, cinntigh go leantar na modhanna úsáide cearta.

Ná tomhais friotaíocht braiteoirí nó gníomhaithe trí chalafoirt tástála agus an lasc adhainte sa suíomh "AR". Más gá, ní mór tomhais a dhéanamh faoi threoir teagascóra leis an lasc adhainte sa suíomh "OFF". Tabhair aird ar mhodhanna tomhais cearta.

Athluchtaigh an ceallraí go rialta de réir mar is gá.
